	产品名称：	无导流孔平板闸系列
	产品类别：	平板闸阀
	产品性质：	推荐
	点击次数：	4041
	资料下载：	暂无下载

产品信息

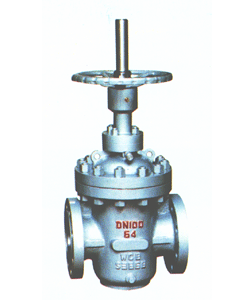

无导流孔平板闸阀系列(单闸板、双闸板)
Z543W、Z43WDF、Z43WY、Z43WbF、Z43WbD、Z43WbY、Z44WF、Z44WDF、Z44WY、Z44WbF、Z44WbD、Z44WbYZ643WF、Z643WDF、Z643WY、Z643WbF、Z643WbD、Z643WbY、Z644WF、Z644WDF、Z644WY、Z644WbF、Z644WbD、Z644WbY抗硫阀门型号
前加“K”，调节型阀门型号前加“L”，耐磨型F后加“M”，“9”后加“B”是防爆电动，“6”后加“S”是气动带手动。

规格：1-48in、DN25-1200mm
压力：150-160lb、PN1.0-6.4MPa

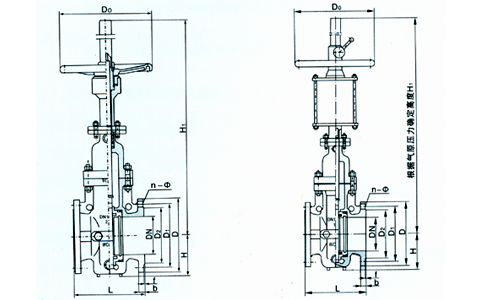

主要尺寸

DN	1.6MPa				2.5MPa
DN	L	H	H1	D0	L	H	H1	D0
25	127	80	370	180	127	80	370	180
40	165	85	425	200	165	85	425	200
50	178	85	415	250	178	85	415	250
65	190	105	555	250	190	105	555	250
80	203	110	560	250	203	110	560	250
100	229	125	658	350	229	125	658	350
125	254	148	822	350	254	148	822	350
150	267	165	875	350	267	165	875	350
200	292	190	1080	350	292	190	1080	350
250	330	225	1180	400	330	225	1180	400
300	356	255	1330	500	356	255	1330	500
350	381	265	1510	600	381	290	1510	600
400	406	295	1700	-	406	330	1700	-
450	432	325	2000	-	432	350	2000	-
500	457	335	2150	-	457	380	2150	-
600	508	425	2640	-	508	425	2640	-
700	610	515	3800	-	610	515	3800	-
800	660	625	4950	-	660	625	4950	-
900	711	745	6100	-	-	-	-	-

DN	4.0MPa				6.4MPa				10.0MPa
DN	L	H	H1	D0	L	H	H1	D0	L	H	H1	D0
50	216	85	415	220	250	80	415	220	250	80	415	220
65	241	105	505	250	280	105	505	250	280	105	505	250
80	283	110	530	250	310	110	530	250	310	110	530	250
100	305	125	692	300	350	125	692	300	350	125	692	300
125	381	148	822	350	400	148	822	350	400	148	822	350
150	403	165	895	350	450	180	895	350	450	180	895	400
200	419	190	1080	350	550	200	1080	350	550	200	1080	500
250	457	225	1180	400	650	235	1180	400	650	235	1180	600
300	502	255	1300	500	750	280	1300	500	750	280	1300	-
350	762	330	1510	600	850	330	1510	600	850	330	1510	-
400	838	370	1700	-	950	370	1700	-	950	370	1700	-
450	914	400	2000	-	1050	400	2000	-	-	-	-	-
500	991	440	2150	-	1150	440	2640	-	-	-	-	-
600	1143	500	2640	-	-	-	-	-	-	-	-	-
700	1346	610	3800	-	-	-	-	-	-	-	-	-

注：焊接式结构长度（L）按GB/T15188的规定。
