	产品名称：	带导流孔平板闸阀系列
	产品类别：	平板闸阀
	产品性质：	普通
	点击次数：	2342
	资料下载：	暂无下载

产品信息

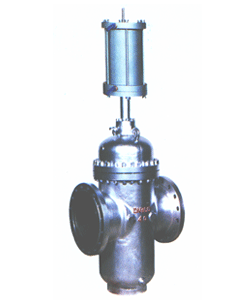

带导流孔平板闸阀系列(单闸板、双闸板)
Z43F、Z43DF、Z43Y、Z43bF、Z43bD、Z43bY、Z44F、Z44DF、Z44Y、Z44bF、Z44bD、Z44bY、Z643F、Z643DF、Z643Y、Z643bF、Z643bD、Z643bY、Z644F、Z644DF、Z644Y、Z644bF、Z644bD、Z644bY抗硫阀门型号
前加“K”，调节型阀门型号前加“L”，耐磨型F后加“M”，“9”后加“B”是防爆电动，“6”后加“S”是气动带手动。

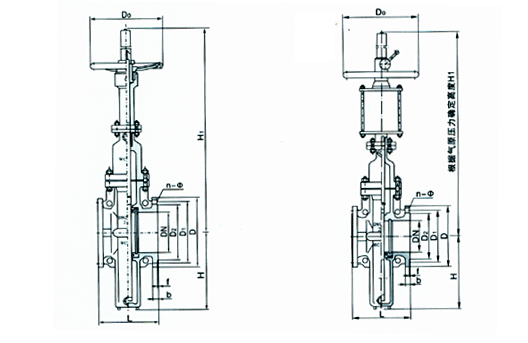

主要尺寸

DN	1.6MPa				2.5MPa
DN	L	H	H1	D0	L	H	H1	D0
25	127	80	370	180	127	80	370	180
40	165	112	425	200	165	112	425	200
50	178	130	415	250	178	130	415	250
65	190	155	555	250	190	155	555	250
80	203	175	560	250	203	175	560	250
100	229	210	658	350	229	210	658	350
125	254	245	822	350	254	245	822	350
150	267	295	875	350	267	295	875	350
200	292	375	1080	350	292	375	1080	350
250	330	460	1180	400	330	460	1180	400
300	356	540	1330	500	356	540	1330	500
350	381	685	1510	600	381	685	1510	600
400	406	800	1700	-	406	800	1700	-
450	432	870	2000	-	432	870	2000	-
500	457	955	2150	-	457	955	2150	-
600	508	1145	2640	-	508	1145	2640	-
700	610	1355	3800	-	610	1355	3800	-
800	660	1465	4950	-	660	1465	4950	-
900	711	1575	6100	-	-	-	-	-

DN	4.0MPa				6.4MPa				10.0MPa
DN	L	H	H1	D0	L	H	H1	D0	L	H	H1	D0
50	216	130	415	220	250	140	415	220	250	140	415	220
65	241	155	505	250	280	165	505	250	280	165	505	250
80	283	175	530	250	310	195	530	250	310	195	530	250
100	305	210	692	300	350	240	692	300	350	240	692	300
125	381	245	822	350	400	275	822	350	400	275	822	350
150	403	295	895	350	450	330	895	350	450	330	895	400
200	419	375	1080	350	550	410	1080	350	550	410	1080	500
250	457	460	1180	400	650	510	1180	400	650	510	1180	600
300	502	540	1300	500	750	600	1300	500	750	600	1300	-
350	762	685	1510	600	850	680	1510	600	850	680	1510	-
400	838	800	1700	-	950	800	1700	-	950	800	1700	-
450	914	870	2000	-	1050	850	2000	-	-	-	-	-
500	991	955	2150	-	1150	880	2640	-	-	-	-	-
600	1143	1145	2640	-	-	-	-	-	-	-	-	-
700	1346	1355	3800	-	-	-	-	-	-	-	-	-

注：焊接式结构长度（L）按GB/T15188的规定。
