	产品名称：	无导流孔平板闸阀系列
	产品类别：	平板闸阀
	产品性质：	普通
	点击次数：	2219
	资料下载：	暂无下载

产品信息

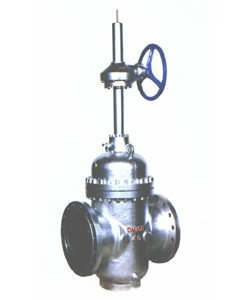

无导流孔平板闸阀系列(单闸板、双闸板)
Z543WF、Z543WDF、Z543WY、Z543WbF、Z543WbD、Z543WbY、Z544WF、Z544WDF、Z544WY、Z544WbF、Z544WbD、Z544WbY、Z943WF、Z943WDF、Z943WY、Z943WbF、Z943WbD、Z943WbY、Z944WF、Z944WDF、Z944WY、Z944WbF、Z944WbD、Z944WbY抗硫阀门型号
前加“K”，调节型阀门型号前加“L”，耐磨型F后加“M”，“9”后加“B”是防爆电动，“6”后加“S”是气动带手动。

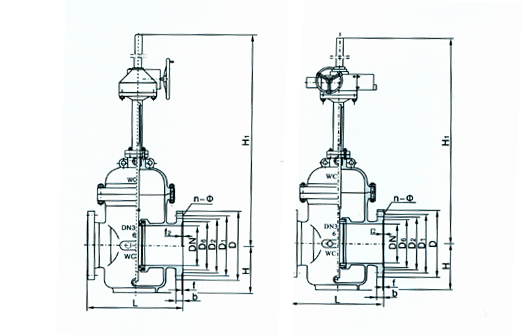

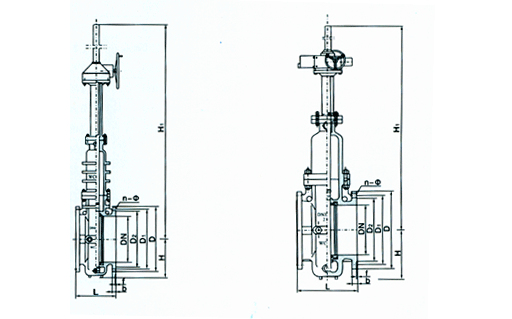

主要尺寸

DN	1.6MPa				2.5MPa
DN	L	H	H1	D0	L	H	H1	D0
25	127	80	-	180	127	80	-	1180
40	165	85	-	200	165	85	-	200
50	178	85	-	250	178	85	-	250
65	190	105	-	250	190	105	-	250
80	203	110	-	350	203	110	-	250
100	229	125	658	350	229	125	658	350
125	254	148	822	350	254	148	822	350
150	267	165	875	350	267	165	875	350
200	292	190	1080	400	292	190	1080	400
250	330	225	1360	500	330	225	1360	500
300	356	255	1495	600	356	255	1495	600
350	381	265	1700	-	381	290	1700	-
400	406	295	1950	-	406	330	1950	-
450	432	325	2250	-	432	350	2250	-
500	457	335	2465	-	457	380	2465	-
600	508	425	3090	-	508	425	3090	-
700	610	515	4350	-	610	515	4350	-
800	660	625	5570	-	660	525	5570	-
900	711	745	6820	-	-	-		-

DN	4.0MPa				6.4MPa				10.0MPa
DN	L	H	H1	D0	L	H	H1	D0	L	H	H1	D0
50	216	85	-	220	250	80	-	220	250	80	-	220
65	241	105	-	250	280	105	-	250	280	105	-	250
80	283	110	-	250	310	110	-	250	310	110	-	250
100	305	125	692	300	350	125	692	300	350	125	692	300
125	381	148	822	350	400	148	822	350	400	148	822	350
150	403	165	895	350	450	180	895	350	450	180	895	400
200	419	190	1080	350	550	200	1080	350	550	200	1080	500
250	457	225	1360	400	650	235	1360	400	650	235	1360	600
300	502	255	1495	500	750	280	1495	500	750	280	1495	-
350	762	330	1700	600	850	330	1700	600	850	330	1700	-
400	838	370	1950	-	950	370	1950	-	950	370	1950	-
450	914	400	2250	-	1050	400	2465	-	-	-	-	-
500	991	440	2465	-	1150	440	3090	-	-	-	-	-
600	1143	500	3090	-	-	-	-	-	-	-	-	-
700	1346	610	4350	-	-	-	-	-	-	-	-	-

注：焊接式结构长度（L）按GB/T15188的规定。
